[TL-WVR600G] L2TP VPN构建站点到站点安全隧道

TL-WVR600G作为无线企业VPN路由，提供多类VPN功能。L2TP VPN站点到站点模式可以构建两个网络间的互通隧道，在加密模式下可以确保网络安全。本文介绍L2TP VPN站点到站点模式的配置方法。

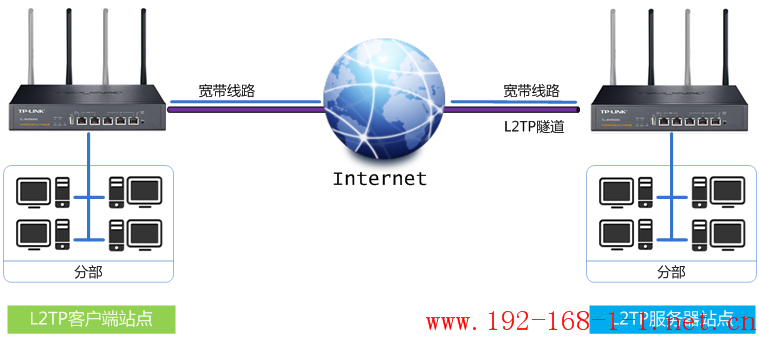

站点到站点的L2TP VPN拓扑如下：

tplink无线路由器设置

L2TP VPN站点到站点模式应用拓扑

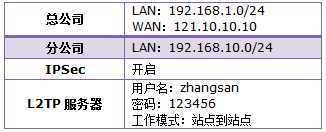

某公司总部使用静态IP，分部使用宽带线路为动态IP。现需要实现总部与分部之间可以互访，但需要使用高级别的数据加密，确保数据安全。根据用户需求，可以使用L2TP 站点到站点隧道实现。配置参数参考下表：

tplink无线路由器设置

注意：以上参数仅供参考，实际配置以真实参数为准。

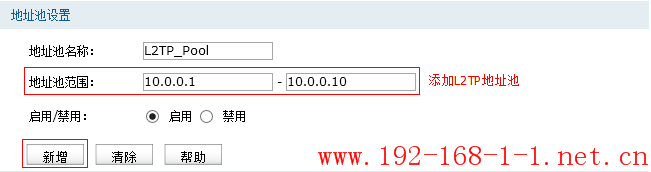

进入路由器管理界面，在对象管理 >> 地址池 中，添加L2TP地址池，如下图：

1、添加IKE提议

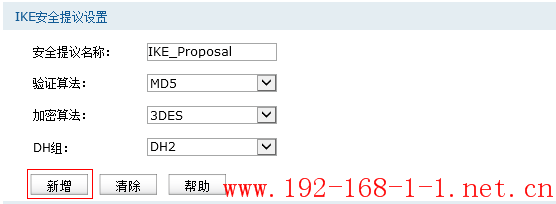

      在 VPN >> IKE >> IKE安全提议中，添加IKE提议，如下图：

          注意：安全提议可根据实际需求选择。

2、添加IKE策略

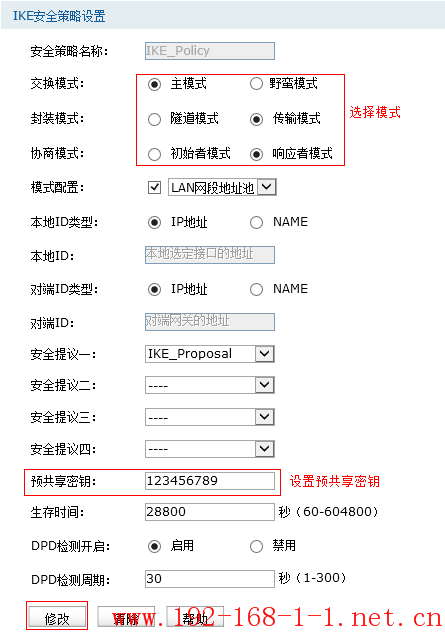

  在 VPN >> IKE >> IKE安全策略中，添加IKE策略，如下图：

注意：模式配置需严格按照上图设置，其他参数可根据实际需求调整。

3、添加IPSec提议

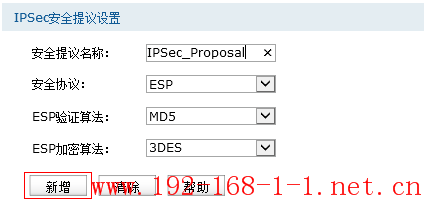

  在 VPN >> IPSec >> IPSec安全提议中，添加IKE提议，如下图：

4、添加IPSec策略

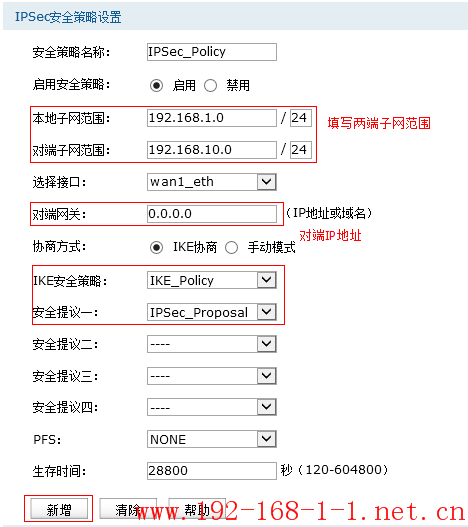

  在 VPN >> IPSec >> IPSec安全策略中，添加IPSec策略，需按照实际填写本地、对端子网范围，选择网络接口以及IKE策略。如下图：

          注意：对端网关设置为0.0.0.0，则对客户端路由器的IP地址无要求，但只能设置一条对端为0.0.0.0的规则。

5、启用IPSec功能

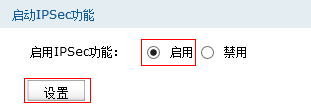

  在 VPN >> IPSec 中，启用IPSec功能。

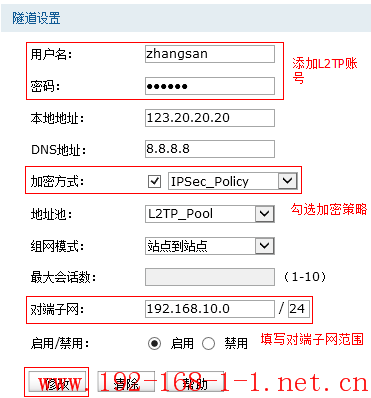

    在 VPN >> L2TP 中，添加L2TP用户名、密码、加密方式、对端地址范围等参数。如下图：

    注意：加密方式需选择已设置好的IPSec策略。

客户端路由器的设置分为IPSec设置、拨号添加。如下：

1、IPSec设置

   在客户端路由器的VPN中添加与服务器IPSec对应的条目，其中：

        IKE中为发起者模式

        IPSec策略中对端IP地址需为服务器的IP地址

2、添加L2TP拨号

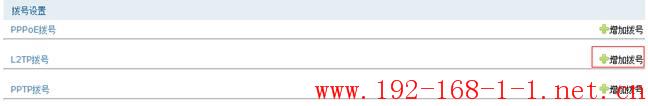

  在基本设置 >> WAN中，点击 L2TP拨号>> 增加拨号，如下图：

3、添加参数

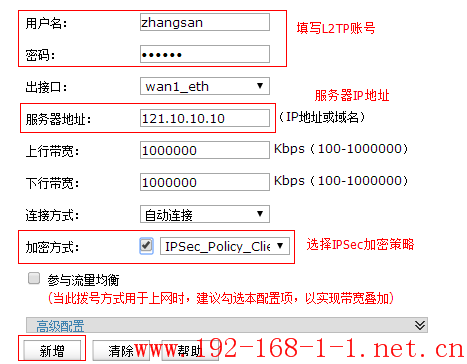

  添加L2TP账号密码、服务器地址以及勾选加密规则，填写完成后点击新增。如下图：

可以看到，L2TP拨号成功，状态如下图：

至此，L2TP站点到站点的隧道搭建成功，两端内网均可以直接访问对端子网。
