某企业使用TL-ER7520G搭配二层网管交换机进行组网，需要实现不同部门属于不同网段、不同的VLAN，同时各部门都需要访问Internet。具体参数如下：

本文中交换机为26口二层网管交换机，TL-ER7520G的5口与交换机的26口级联。实际使用中请以实际的交换机为准。

设置方法

一、设置TL-ER7520G

1.登录路由器界面

TL-ER7520G在恢复出厂的状态下，电脑通过网线务必连接到路由器的5口，本地连接手动配置192.168.1.X（X位于2-254之间）的IP地址，登录到192.168.1.1的管理界面，登录用户名及密码默认均为admin。

2.对5口设置多网段

点击“基本设置>接口设置>接口设置”，物理接口选择GE5，并点击，添加研发部的虚拟接口，如下图。

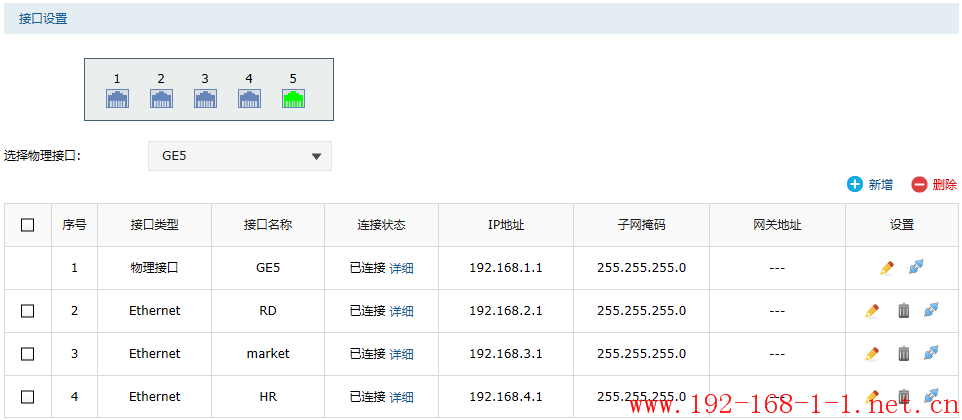

同样的方法，依次点击，添加市场部和人事部的虚拟接口。市场部关联VLAN为3、IP地址为192.168.3.1，人事部关联VLAN为4、IP地址为192.168.4.1。添加完成后，接口列表如下：

3.设置WAN口参数

点击“基本设置>接口设置”，选择物理接口为GE1，若宽带上网方式为静态IP/动态IP，请点击现有条目，进行对应设置。

若宽带上网方式为PPPoE拨号上网，请点击， 设置如下：

4.设置DHCP服务器

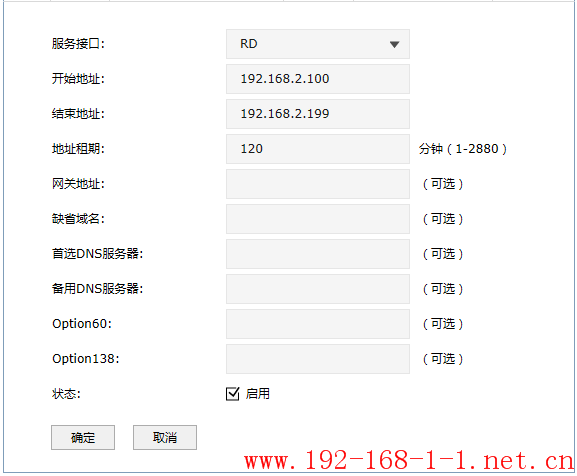

点击“基本设置>DHCP服务”，点击，设置研发部的DHCP服务器，如下图：

同样的方法，分别为市场部和人事部配置DHCP服务器。

5.设置NAPT规则

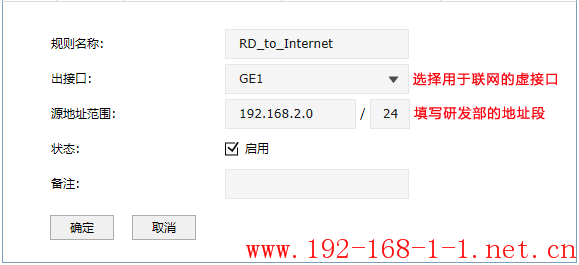

点击“传输控制>NAT设置>NAPT”，点击，NAPT规则设置如下：

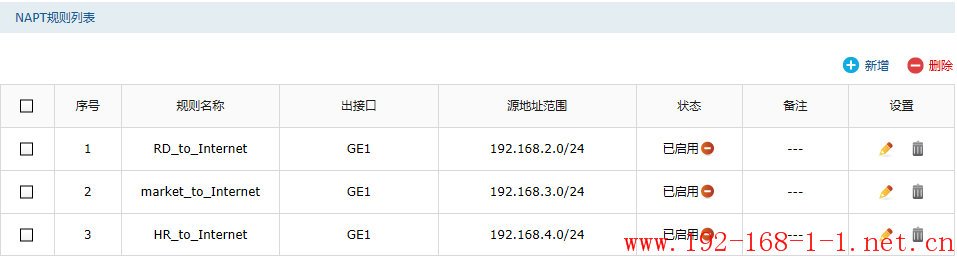

同样的方法，添加市场部和人事部的NAPT规则。添加完成后，NAPT规则列表如下：

6.设置DNS代理

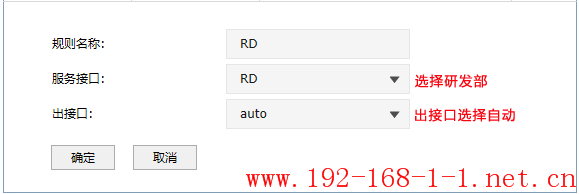

点击“系统服务>DNS代理”，点击，DNS代理规则设置如下：

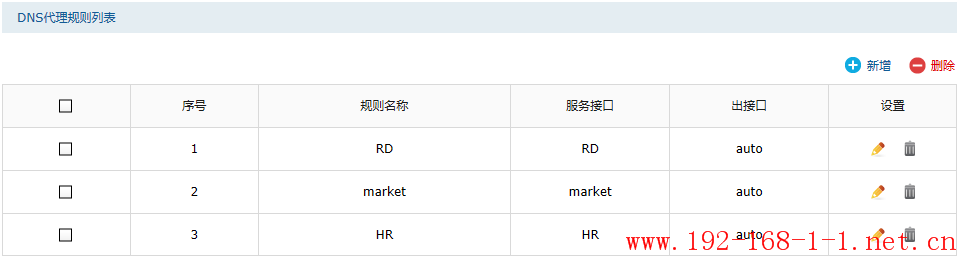

同样的方法，添加市场部和人事部的DNS代理。添加完成后，DNS代理规则列表如下：

设置完成，点击右上角“保存配置”。

二、设置交换机

1.将级联端口26设置为TRUNK

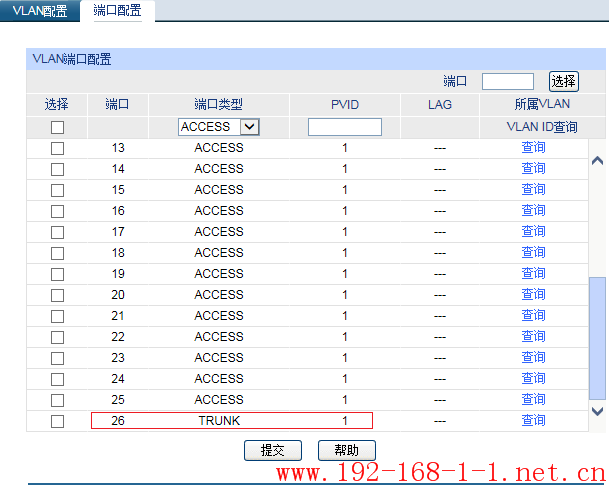

进入交换机管理界面，在“VLAN>802.1Q VLAN>端口配置”，设置26号端口的端口类型为TRUNK，1-25号端口的端口类型为ACCESS，如下图：

2.配置802.1Q VLAN

在“VLAN>802.1Q VLAN>VLAN配置”，添加VLAN2，端口为1-8、26；VLAN3，端口为9-16、26；VLAN4，端口为17-24、26。

至此，TL-ER7520G的单个接口设置多网段多VLAN对接二层交换机的设置完成。

疑问解答

Q:要实现不同部门之间不能相互访问，该如何设置？

由于TL-ER7520G的各个虚接口之间是路由模式，默认是可以相互访问的。因此通过上述设置后，研发部、市场部、人事部之间是能互访的。如果实际应用中不允许各部门之间互访，还需要在TL-ER7520G的访问控制中进行阻塞的设置。设置步骤如下。

1.添加各部门的地址组

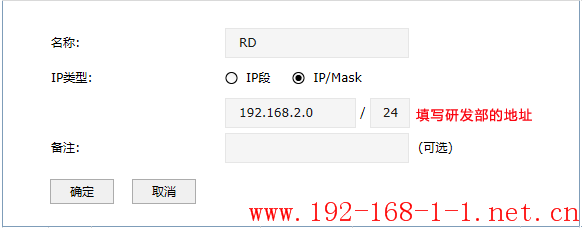

点击“对象管理>地址管理>地址”， 点击，添加研发部的地址，如下：

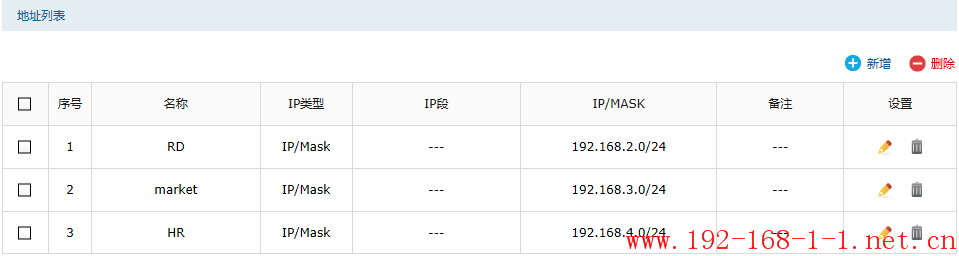

同样的方法添加市场部和人事部的地址，添加后地址列表如下：

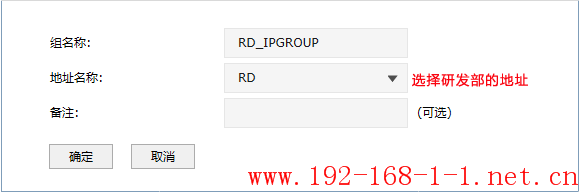

点击“对象管理>地址管理>地址管理”，点击，添加研发部的地址组，如下：

同样的方法添加市场部和人事部的地址组。

2.配置各部门之间的阻塞规则

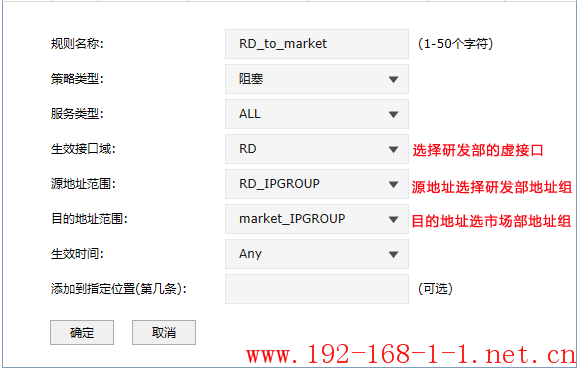

点击“安全管理>访问控制”，点击，添加研发部访问市场部的阻塞规则：

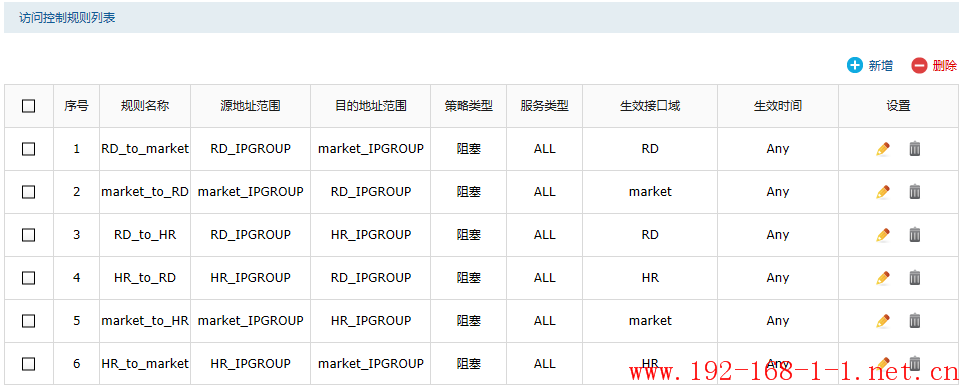

上述阻塞规则添加后，研发部无法访问市场部，但市场部仍能访问研发部，还需要添加一条市场部→研发部的阻塞条目，那么研发部与市场部之间才无法互访。同理，依次添加研发部→人事部、人事部→研发部、市场部→人事部、人事部→市场部禁止访问的阻塞规则。添加完成后，规则列表如下：

这样，研发部、市场部与人事部之间才无法相互访问。
