经济型酒店安防监控与无线覆盖一体化解决方案

方案简介

宾馆作为差旅、旅游人士的临时居所,无线网络(Wi-Fi)必不可少,而且成为宾馆服务等级的一个重要参考。在流动人员较多的酒店/宾馆环境,安防监控是重要的安全保障设施,也是公安部门的强制要求。

本方案为经济型酒店提供有线网络、无线Wi-Fi以及安防监控一体的综合网络解决方案,请结合实际情况选择需要的设备。


需求分析

经济型酒店在建设网络工程时,会从美观性、简易性、稳定性以及低成本几个方面考虑,如下:

网络

1、能提供高带宽网络接入,为内部任意终端提供流畅网速的基本上网需求;

2、无盲点的无线覆盖,且无线终端移动过程中自动切换接入点,实现无线漫游;

3、考虑装修环境,充分利用宾馆现有的86盒式(暗盒)网络接口,选用外形美观大方的无线AP;

4、客房网络与办公网络隔离,保障酒店网络安全;

5、通过标准PoE方式进行网线供电,节省供电布线成本,满足消防需求;

6、无线AP支持统一管理、配置,并实时监控各AP工作状态,运维简便;

7、考虑宾馆后期扩容,网络设备和方案具备良好的拓展性。

监控

1、对前台大厅、楼道等重要点位进行基本的全方位高清监控;

2、通过简易的方式集中管控摄像机,便于进行预览、存储、回放或进行报警设置等;

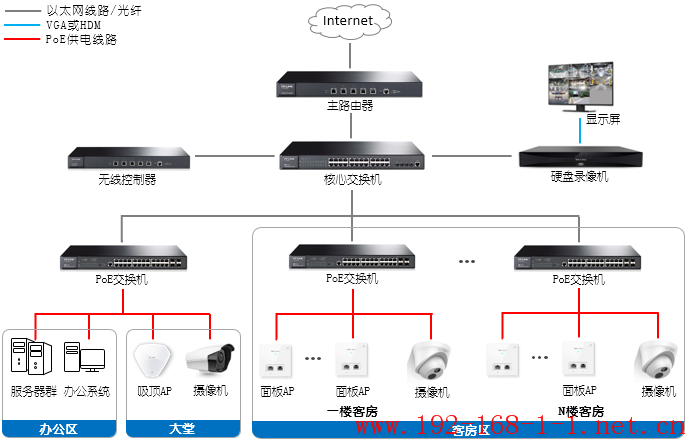

网络拓扑

路由器经济型酒店安防监控与无线覆盖一体化解决方案

如上图,本方案为客房、大厅分别配备对应的无线AP,保证各层、各个客房的无线全覆盖;楼道配备半球监控,大厅或室外配备筒形摄像机;各层通过PoE交换机为AP和摄像机供电,只需要给对应点位提供网线接口即可。


安装部署

下面分别对各类场景的无线AP、监控点位安装进行指导:

酒店大堂/大厅

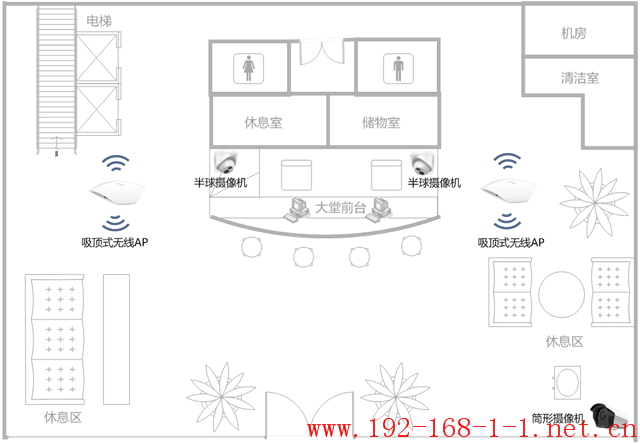

大厅环境相对空旷,阻隔物较少,吸顶式AP在空旷环境中覆盖直径可达20~30米,经济型酒店的大堂可根据具体结构布置1-2个吸顶AP。前台收银登记处以及大厅入口需要进行监控覆盖,使用两个红外半球摄像机进行组合覆盖,如果环境较复杂或覆盖区域较大,可以增加适当数量的筒形摄像机。如下图:

tplink无线路由器设置

客房及走廊

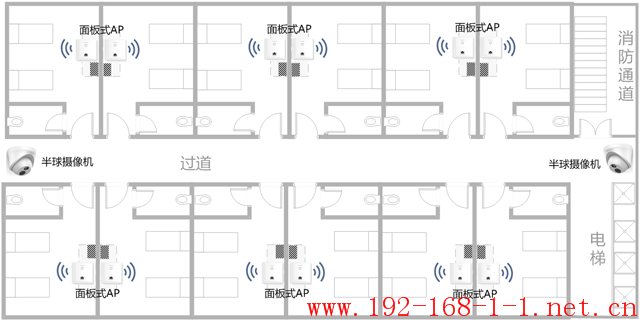

客房接入环境密集、墙壁阻隔较多,对无线信号的衰减相对较大,推荐每个房间部署一个面板式AP。在过道安装一个红外半球摄像机。如楼梯有拐角或狭长,可以根据需要增加适量半球。如下图:

tplink无线路由器设置

提示:以上点位是根据典型的酒店环境进行合理推荐,可以根据实际环境增删相应点位。


方案特点

通过以上方案设计,可以实现无线网络、监控网络和办公的基本需求,有以下显著特点:

针对性强

方案中的设备选配充分考虑到酒店环境的实际需求以及成本考虑,比如,方案中选用的86盒式AP美观大方,可以充分利用宾馆已有的86盒布线,节约成本且便于部署;通过PoE供电可以在一条网线上同时传输数据和供电,充分考虑宾馆对美观布线的要求;网络层次简单,对IT维护人员要求不高,

功能丰富

无线方面,AP可以根据需要合理调节功率,设置多个无线名称,搭配无线AC可以进行终端接入认证,无线终端可以在不同AP间实现漫游切换。监控方面可以设置录像计划、移动侦测以及回放、导出录像,红外日夜自动切换可以保证全天候监控。

扩展性好

方案充分考虑到后续规模扩大会增加更多AP或监控设备,选择扩展性更强的核心交换机和路由器。从而满足后向的扩展,降低重复投资。

性价比高

方案选用的是TP-LINK系列有线、无线及安防产品,全系列产品面向中小型酒店、宾馆客户,方案成本低,集成度高。在保证质量和功能的前提下,尽可能的减少设备数量和成本。

管理方便

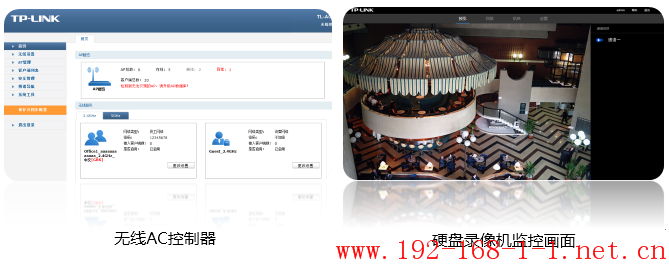

无线AC和监控录像机的图形化界面非常容易管理,自动发现、一键配置以及故障定位等,均为管理控制和使用提供便捷。图形化界面如下:

tplink无线路由器设置


产品推荐

商铺的网络一体化解决方案包括路由器、交换机、PoE设备、无线AP、AC控制器、硬盘录像机、摄像机等设备,由于规模、需求的不同,不同酒店网络方案中需要的设备也可能不同,TP-LINK提供了多样化的网络设备以满足差异化需求。

下面可以参考设备选择指导:

如何选择合适的无线AP

如何选择合适的无线AC

如何选择合适的PoE交换机?

如何选择合适的交换机?

如何选择合适的路由器?

如何选择合适的摄像机(IPC

如何选择合适的硬盘录像机(NVR


以下是结合典型小型酒店环境需求进行的产品推荐,请根据需要进行选择:

产品类型

型号

产品特点

路由器

TL-ER6120G

可以接多条千兆宽带,上网行为管理,支持VPN,支持多种接入认证,带机量250台

TL-R478G+

可以接多条千兆宽带,上网行为管理,支持VPN,支持多种接入认证,带机量80台

核心交换机

TL-SG3218

全千兆转发,划分VLAN、扩展性好

PoE交换机

TL-SL1226P

24个百兆PoE接口,千兆上联

无线控制器

TL-AC200

自动发现并统一管理AP,可管理200个AP

无线AP

TL-AP600C-PoE

吸顶式AP,标准PoE供电,双频并发,带机量大

TL-AP300I-PoE

面板式AP,标准PoE供电,零配置,即插即用,由AC(无线控制器)统一管理

NVR(硬盘录像机)

TL-NVR5216

可同时管理16路摄像机,2块6TB硬盘

TL-NVR5108

可同时管理8路摄像机,1块6TB硬盘

摄像机

TL-IPC203P

半球形红外摄像机,100万像素,4/6/8/12mm镜头可选,PoE供电

TL-IPC313P

筒形红外摄像机,130万像素高清监控,红外日夜切换,PoE供电


施工事项

无线网络覆盖方案设计与实施注意事项请参考:

《无线网络覆盖工程注意事项》
