AC控制器跨Internet控制局域网AP

---

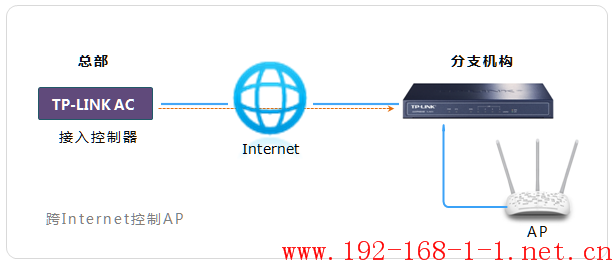

连锁机构需要通过AC控制器统一管理各分支机构的无线AP，从而统一控制无线网络的使用。这种情况下，AC控制器与AP处于不同的物理位置，需要跨网络（Internet）进行管理。如下图：

本文介绍跨网络（Internet）的环境下，AC控制AP的设置方法和注意事项。

请将AC连接到Internet，将AC的IP地址设置为公网IP，本例中假设AC的IP地址是1.1.1.1。

如果您是将AC放在局域网，那么需要在AC前端的路由器进行虚拟服务器映射（映射端口CAPWAP协议的UDP 5246、5247端口）或与分支路由器搭建VPN隧道。

AC的配置方法，您可以点击参考：。

1、设置分支路由器上网

分支路由器需要为TP-LINK的R4系列商用路由器或支持Option字段设置的其他厂商的路由器，连接好分支路由器并确认连接上网。

注意：我司部分R4系列商用路由器不支持Option字段设置，具体支持型号您可以点击咨询在线客服

2、设置DHCP参数

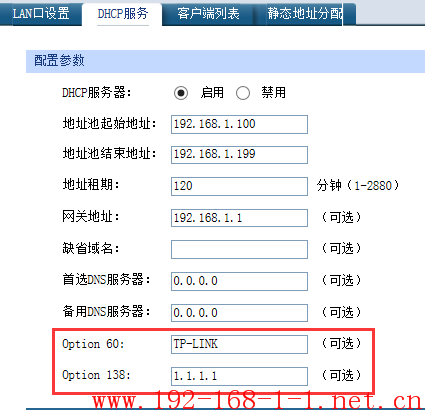

登录分支机构路由器管理界面，点击 网络参数 >> DHCP服务 ，设置OPTION字段，其中设置OPTION 60设置为“TP-LINK”，OPTION 138设置为AC的IP地址“1.1.1.1”。

注意：如果路由器DHCP设置页面找不到Option字段设置位置，请在TP-LINK官方网站下载并升级到最新软件。或更换使用R4系列商用路由器。

3、连接无线AP

以上设置完成后，请将无线AP切换到FIT模式并连接到路由器的LAN口或局域网交换机。

此时观察AC管理界面，在AP列表中会发现分支机构接入的AP，然后进行设置管理以及状态监测。

1、分支结构必须使用TP-LINK路由器吗？

答：分支机构路由器需要支持DHCP Option 60和Option 138的配置，如果支持，则可以使用（与品牌无关）。

2、如果AC处于局域网内，怎么配置Option 138？

答：如果AC前端有路由器，需要在路由器的虚拟服务器中进行映射UDP 5246和5247两个端口，在分支路由器的Option 138中填写AC前端路由器的公网IP。如果该公网IP地址为动态IP地址，请在总部与分支之间搭建VPN隧道，通过VPN隧道进行管理。

3、设置完成，如果无法发现AP，怎么办？

答：无法发现AP，请注意以下：

[1] AP已经切换为FIT模式。

[2] 分支机构路由器的Option 138配置正确的IP地址。

[3] 确认AC和AP所处的网络均可以上网。

[4] AC与AP的前端路由器均没有进行网络限制（开放CAPWAP协议的UDP端口）。

设置过程中导致无法发现AP的因素较多，请务必按照指导进行设置。
