TL-R400VPN应用——IPSEC VPN配置实例tplink路由器设置

TL-R400VPN应用——IPSEC VPN配置实例

TL-ER6120是TP-LINK专为企业应用而开发的VPN路由器,具备强大的数据处理能力,并且支持丰富的软件功能,包括VPN、IP/MAC 地址绑定、常见攻击防护、访问控制列表、QQ/MSN/迅雷/金融软件限制、IP带宽控制、连接数限制及电子公告等功能,适合企业、小区、酒店等组建安全、高效、易管理的网络。

TL-R400vpn是TP-LINK专为企业分支机构接入IPSEC vpn网络而开发的专用VPN路由器,支持5条IPSec VPN隧道,支持IP与MAC绑定,有效防范ARP攻击,支持DoS攻击防护,有效抵御各类广域网的网络攻击,支持带宽控制,灵活控制用户带宽,支持访问控制策略,可基于IP/MAC地址限定主机上网权限。

需求介绍

某公司总公司位于深圳,在北京、上海两地有分公司,现需要组建一个网络,达到三个机构能资源共享的目的,本文将通过一个实例来展示TL-ER6120与TL-R400vpn的解决方案和配置过程。

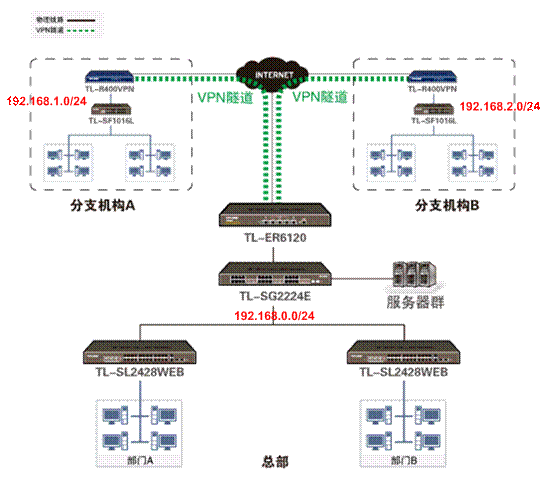

网络规划

深圳总公司局域网网段为“192.168.0.0/24”; 北京分公司为“192.168.1.0/24”; 上海分公司为“192.168.2.0/24”;

路由器TL-R400VPN应用——IPSEC VPN配置实例

深圳总部TL-ER6120设置步骤:

一)、基本设置:

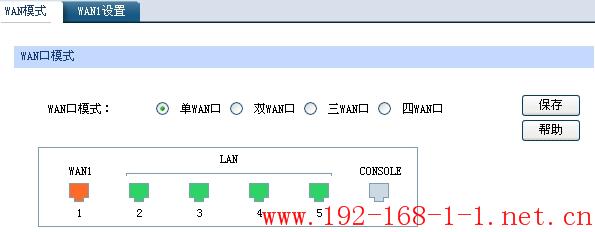

1、设置路由器的WAN口模式:基本设置→WAN口设置,进入“WAN口模式”标签页,根据需求设置WAN口数量,此处我们选择为“单WAN口”,保存。

tplink无线路由器设置

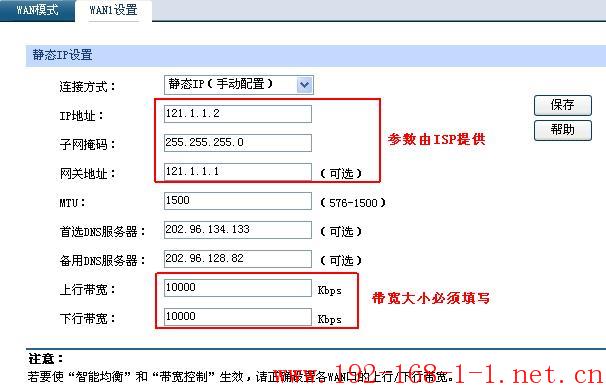

2、设置WAN口网络参数:基本设置→WAN口设置,“WAN1设置”标签页,设置WAN口网络参数以及该线路的上下行带宽值。

注意:请如实填写线路的上行与下行带宽值。

tplink无线路由器设置

二)、IPsec VPN设置:

此处以配置北京分公司与深圳总公司间的IPsec VPN为例,首先配置深圳总公司的TL-ER6120:

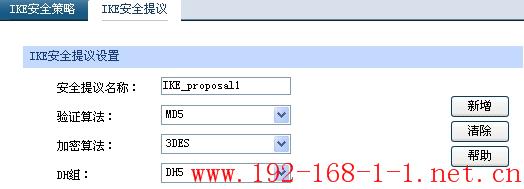

(1)、配置IKE安全提议:VPN→IKE,进入“IKE安全提议”标签页,选择合适的验证、加密算法以及DH组。

tplink无线路由器设置

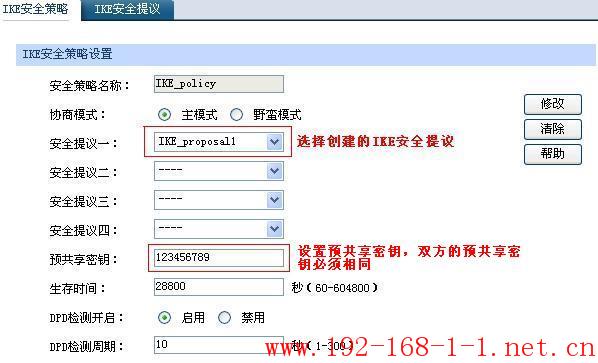

(2)、配置IKE安全策略:VPN→IKE,进入“IKE安全策略”标签页。

◆ 协商模式:主模式(Main mode)适用于对身份保护要求较高的场合;野蛮模式(Aggressive mode)适用于对身份保护要求较低的场合,推荐使用主模式。

◆ 安全提议:选择在“IKE安全提议”中创建的安全提议名称。

◆ 预共享密钥:设置IKE认证的预共享密钥,通信双方的预共享密钥必须相同。

◆ DPD检测:Dead Peer Detect,检测对端在线状态,建议启用。

tplink无线路由器设置

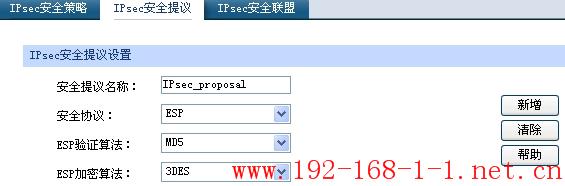

(3)、配置IPsec安全提议:VPN→IPsec,进入“IPsec安全提议”标签页,输入IPsec安全提议名称,选择合适的安全协议以及验证算法。

tplink无线路由器设置

(4)、配置IPsec安全策略:VPN→IPsec,进入“IPsec安全策略”标签页。

◆ 安全策略名称:设置IPsec安全策略名称。

◆ 本地子网范围:设置本地子网范围,即深圳总公司局域网“192.168.0.0 /24” 。

◆ 对端子网范围:设置对端子网范围,即北京分公司局域网“192.168.1.0 /24” 。

◆ 对端网关:填写对端IPsec VPN服务器的IP地址或者域名,此处为北京分公司TL-R400vpn WAN口IP地址“121.10.10.2” 。

◆ 协商方式:协商方式分为IKE协商和手动模式两种,手动模式需要用户手工配置密钥、SPI等参数;而IKE方式则由IKE自动协商生成这些参数,建议选择“IKE协商”。

◆ IKE安全策略:选择所配置的IKE安全策略。

◆ 安全提议:选择配置的IPsec安全提议。

◆ PFS: 用于IKE协商方式下设置IPsec会话密钥的PFS属性,本地与对端的PFS属性必须一致。

◆ 生存时间 :用于IKE协商方式下IPsec会话密钥的生存时间。

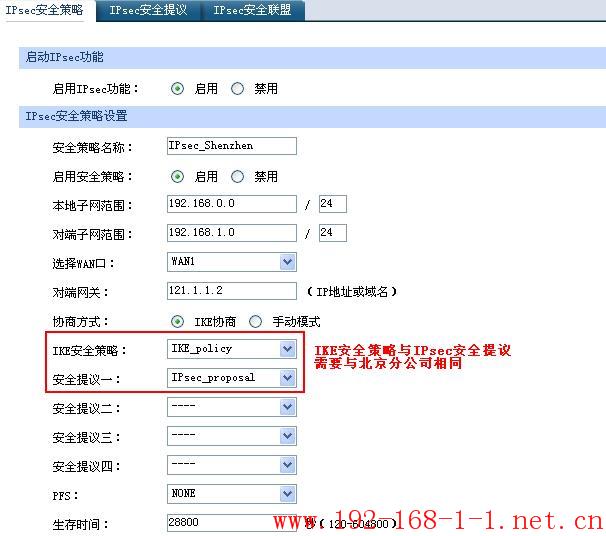

(5)IPsec 安全策略如下:

tplink无线路由器设置

上海、广州分公司TL-R400vpn 配置方法:

一)、基本设置:

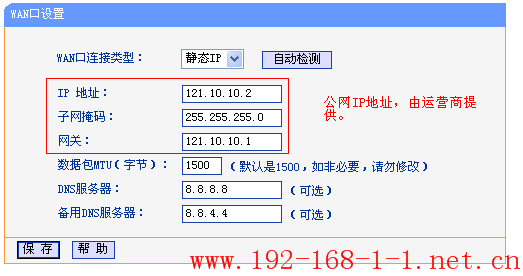

设置路由器的WAN口模式:网络参数→WAN口设置,根据需求设置WAN口连接类型,此处我们选择为“静态IP”,保存。


tplink无线路由器设置

二)、IPsec VPN设置:

此处以配置北京分公司与深圳总公司间的IPsec VPN为例,首先配置深圳总公司的TL-ER6120

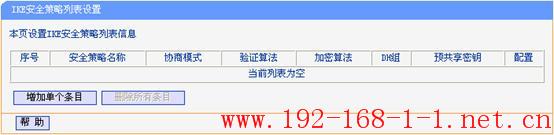

(1)、配置IKE安全提议:VPN→IKE

tplink无线路由器设置

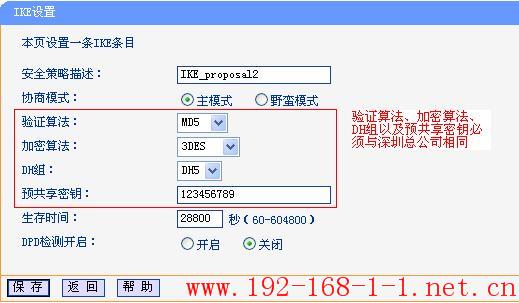

点击“添加新条目”,选择合适的验证、加密算法以及DH组,需要与深圳总部TL-ER6120中的安全提议相同。

上图中各个选项意义上文TL-ER6120中的意义相同。

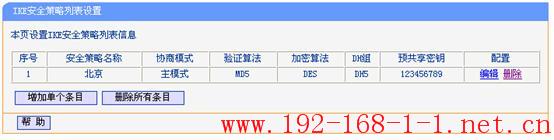

点击保存,后生成一条安全策略列表信息

tplink无线路由器设置

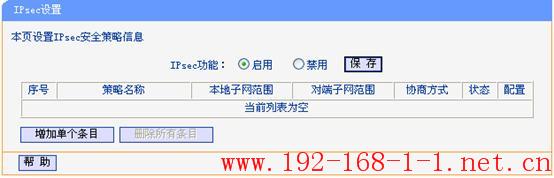

(2)、配置IPsec安全提议:VPN→IPsec

tplink无线路由器设置

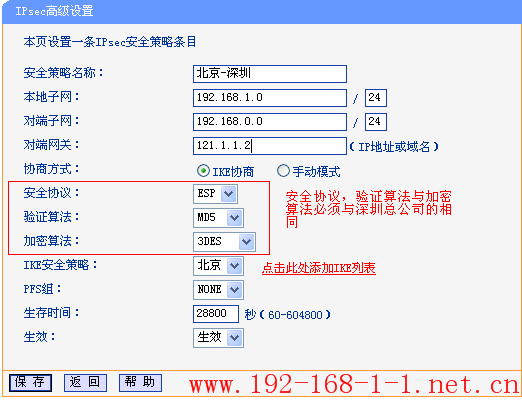

点击“添加单个条目”,填写页面中相应的内容。


tplink无线路由器设置

在上图中:

安全策略名称:设置IPsec安全策略名称。

◆ 本地子网范围:设置本地子网范围,即北京分公司局域网“192.168.1.0 /24” 。

◆ 对端子网范围:设置对端子网范围,即深圳总公司局域网“192.168.0.0 /24” 。

◆ 对端网关:填写对端IPsec VPN服务器的IP地址或者域名,此处为深圳总公司TL-ER6120 WAN口IP地址“121.1.1.2” 。

◆ 协商方式:协商方式分为IKE协商和手动模式两种,手动模式需要用户手工配置密钥、SPI等参数;而IKE方式则由IKE自动协商生成这些参数,建议选择“IKE协商”。

◆ 安全协议:选择配置的IPsec安全协议。

◆ IKE安全策略:选择所配置的IKE安全策略。

◆ PFS: 用于IKE协商方式下设置IPsec会话密钥的PFS属性,本地与对端的PFS属性必须一致。

◆ 生存时间 :用于IKE协商方式下IPsec会话密钥的生存时间。

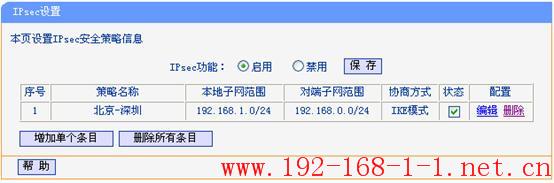

配置完成后点击保存,在IPsec安全策略信息中出现一个条目:

tplink无线路由器设置

IPsec功能中,点击启用>保存

配置完成,IPsec安全联盟建立成功后,北京分公司的局域网“192.168.1.0/24”与深圳总公司局域网“192.168.0.0 /24 ”间可相互访问。
